近日，威尼斯官网冶金工程学院张颖异教授团队在冶金固废资源化与高值化利用领域取得重要进展，相关成果发表在化学反应工程、环境化学工程和材料合成与加工领域一区TOP期刊《Chemical Engineering Journal》（IF: 13.3）。威尼斯官网为论文第一单位，冶金工程学院博士研究生蔚来好为第一作者，张颖异教授为通讯作者。研究工作得到了安徽省高校杰青项目和国家重点实验室开放基金的资助支持。

目前，在许多国家和地区，污水污泥和冶金废渣等工业固废的大量堆存造成了严重的资源浪费和环境污染，污泥焚烧和填埋会造成严重的大气、土壤和水体污染，严重危害环境和人类健康。因此，亟待开发污水污泥和冶金废渣等大宗工业固废的资源化、无害化和高值化利用技术。

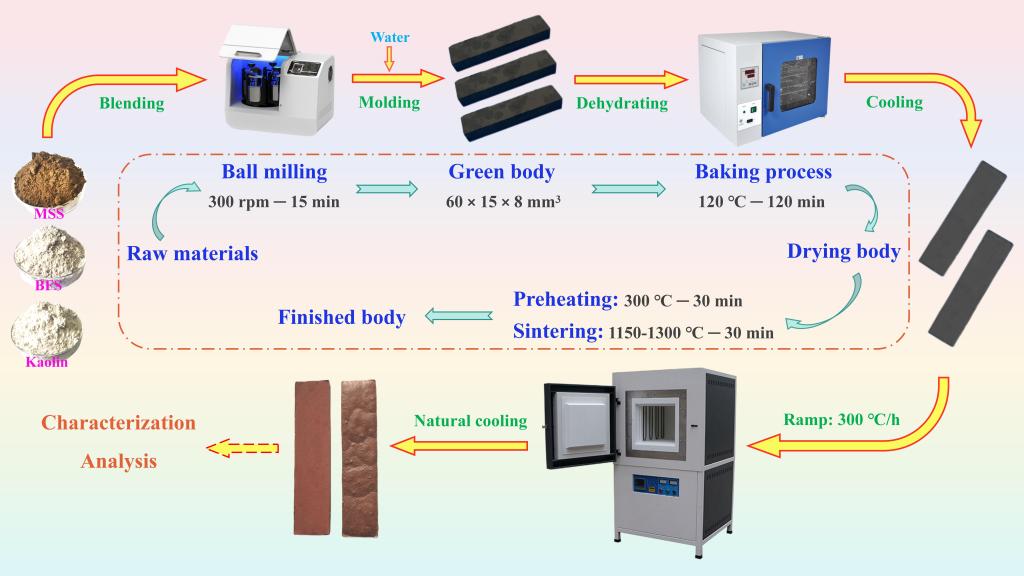

（自发泡多孔砖制备过程示意图）

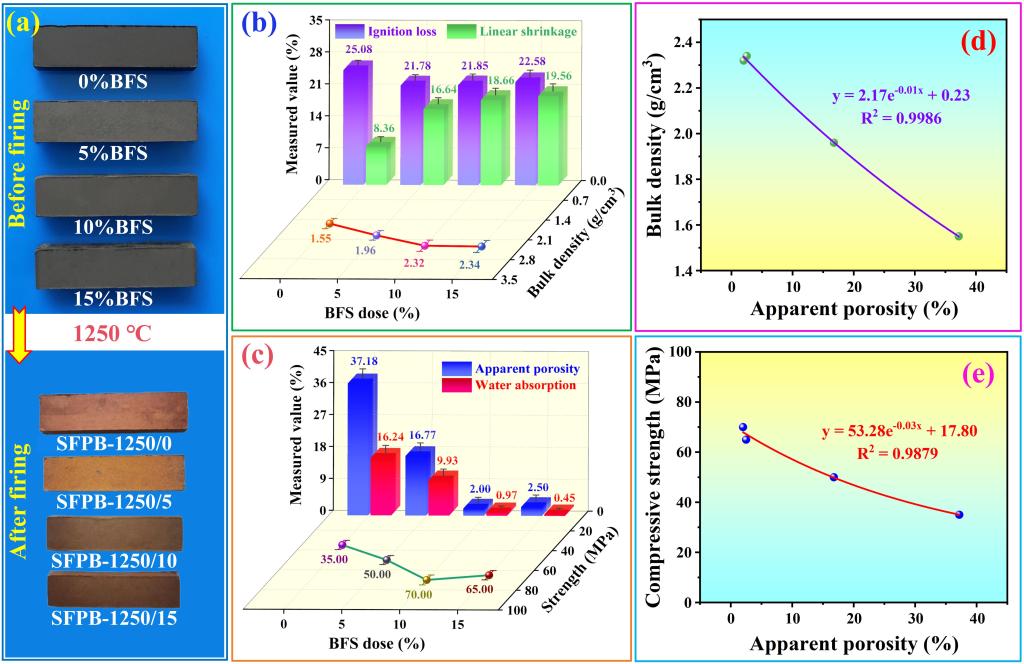

（自发泡多孔砖理化性能）

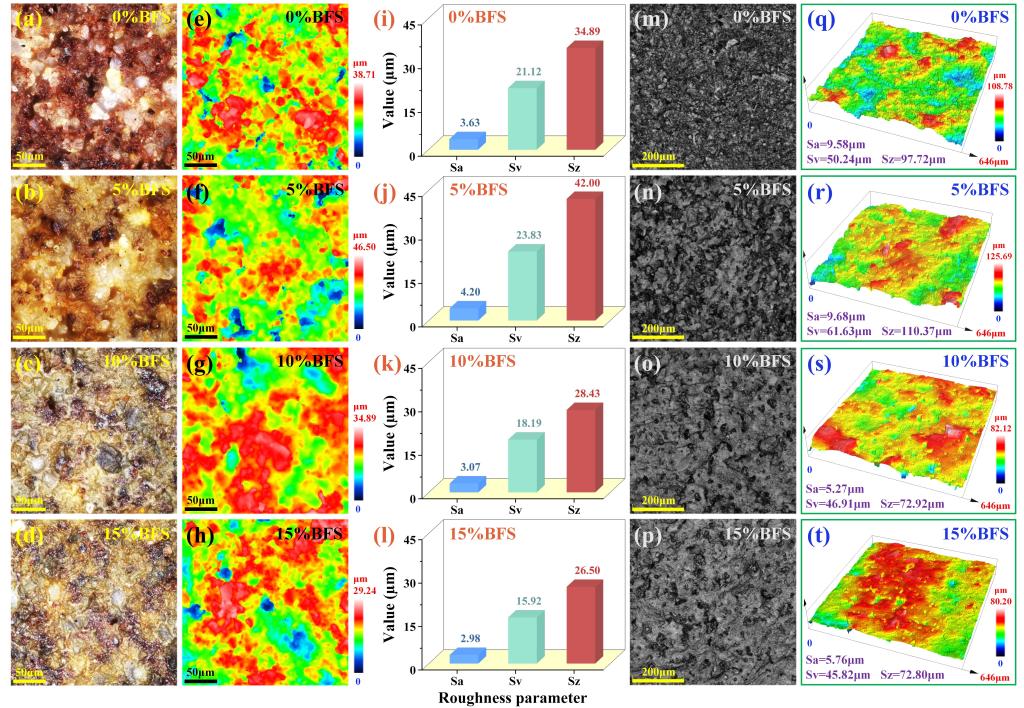

（自发泡多孔砖微观结构特征）

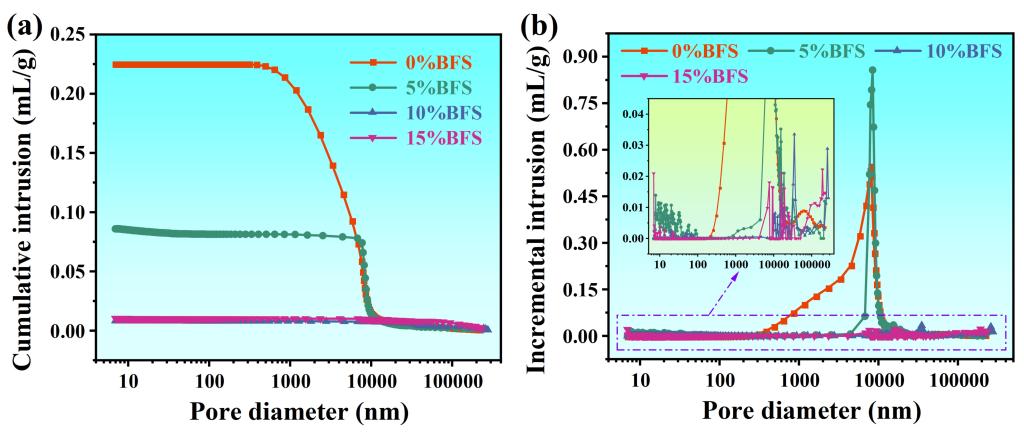

（自发泡多孔砖孔径分布）

（自发泡多孔砖烧结机理）

团队创新性地将高炉渣和城市污水污泥作为天然黏土的可行替代品掺入到高岭土中合成了一种自发泡多孔砖，系统讨论了高炉渣剂量对于多孔砖外观形貌、理化性能（尤其是表观孔隙率、吸水性和抗压强度）以及微观结构和孔隙演变的影响，并在最大高炉渣剂量的基础上，进一步分析了烧结温度对于多孔砖理化性能、气孔结构、矿物相组成、玻璃化和致密化过程的影响，揭示了在不同烧结温度和高炉渣剂量下多孔砖样品的烧结机制，优化了多孔砖的生产工艺和原材料选择，证明了城市污水污泥和高炉渣协同生产多孔砖是可行的。本研究在实现冶金固废高值化利用的同时促进了多孔砖工业的可持续发展。

论文链接：

https://doi.org/10.1016/j.cej.2024.153711

https://doi.org/10.1016/j.cej.2023.148184

（撰稿：张颖异 审核：龙红明 张苒 黄敏）
